Unidad de control de liberación de la serie MR-2320
El MR-2320 de Secutron es un panel de control de doble liberación que se puede configurar en campo para su uso en sistemas de rociadores de diluvio, sistemas de rociadores de acción previa y sistemas de liberación de agentes.
El MR-2320 de Secutron es un panel de control de doble liberación que se puede configurar en campo para su uso en sistemas de rociadores de diluvio, sistemas de rociadores de acción previa y sistemas de liberación de agentes.
El MR-2320-R está equipado con seis circuitos de dispositivo iniciador de clase «B» y cuatro circuitos de salida de clase «B» clasificados @ 1.7 amperios como máximo. (Total de 5 amperios) Los módulos convertidores de clase A opcionales están disponibles tanto para circuitos de dispositivos de inicio como para circuitos de dispositivos de notificación. Además, tanto los relés internos como los externos son compatibles con el MR-2320-R. Los relés se pueden configurar para aplicaciones de riesgo simple y doble.
El MR-2320-R se puede configurar en campo para tres funciones de tipo de liberación; Diluvio, rociadores previos a la acción y liberación de agentes. El modo de operación se configura fácilmente seleccionando uno de los 14 modos de operación preconfigurados. El sencillo proceso de configuración se realiza a través del panel frontal utilizando la herramienta de configuración CFG-300, eliminando así la necesidad de un ordenador portátil o una programación complicada.

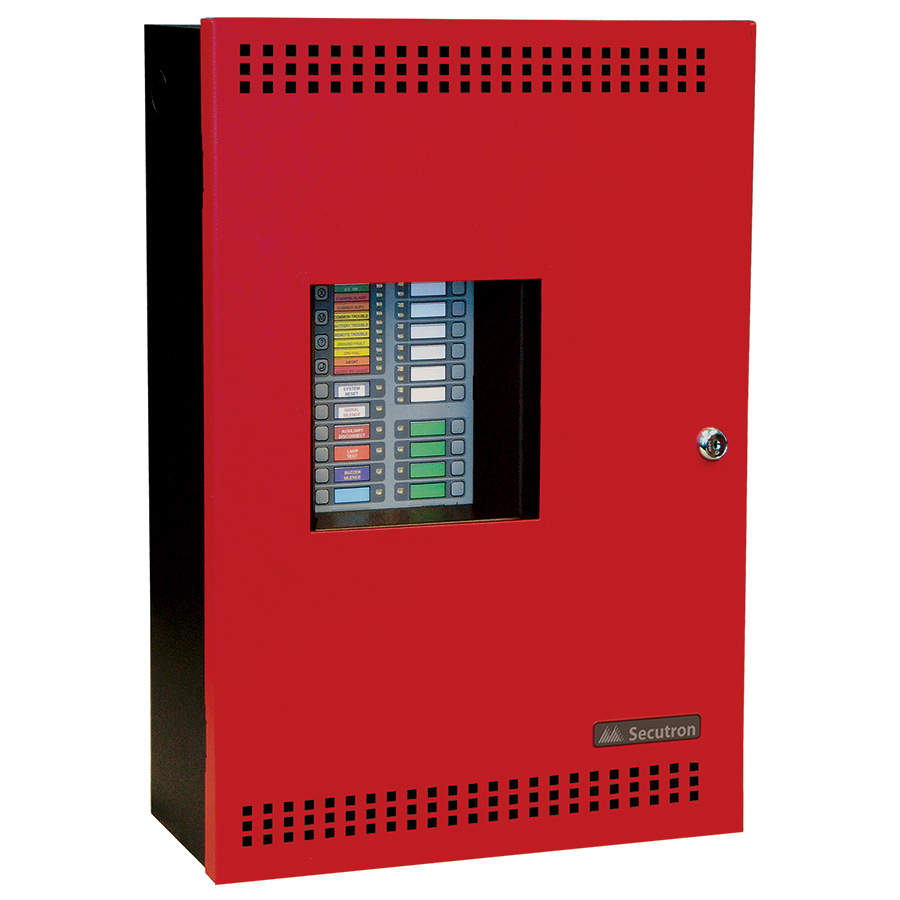

El MR-2320 viene completo con una puerta roja o blanca, carcasa negra, cerradura y llave CAT-30 duraderas y espacio para montar baterías de hasta 12 AH. Un anillo de ajuste opcional está disponible para montaje semiempotrado.
Viene con
- 6 LEDs de alarma bicolores y 6 LEDs de problemas ámbar
- 4 circuitos indicadores (1,7 amperios) Clase B (estilo Y)
- Viene con interruptores de derivación
- Admite funciones de diluvio, acción previa o liberación
- Soporta Anunciación Multiplexada y Relés Inteligentes
- 14 modos preconfigurados
- Registros de alarmas y eventos
- Fuente de alimentación de 5 amperios (Señal y suministro auxiliar)
- Panel frontal configurable
- Puerta roja y cerramiento negro
Importante: Se requiere CFG-300 para la programación.
Funciones
• Listado según UL 864, 10ª edición, ULC S527 Ed. 4
• Configurable en campo para operar con un sistema de rociadores de diluvio, un sistema de rociadores de acción previa y un sistema
de liberación de agente • Seis circuitos de
dispositivos iniciadores de clase B • Los circuitos de dispositivos iniciadores uno a cuatro se pueden configurar como alarma no verificada, supervisión sin bloqueo, supervisión de bloqueo o liberación de agente / flujo de agua según el modo de operación seleccionado
• Los circuitos del dispositivo de inicio cinco y seis se pueden configurar como entrada de liberación manual, entrada de aborto o entrada combinada de aborto / liberación manual según el modo de operación seleccionado
• Los circuitos del dispositivo de inicio se pueden convertir a Clase «A» utilizando el módulo
convertidor MR-2300-A • Cuatro circuitos de salida de clase «B» que se pueden configurar para señal silenciable, señal no silenciable, Circuito estroboscópico silenciable
, estroboscópico no silenciable o de liberación (solo circuitos 3 y 4)
• Los circuitos del dispositivo de notificación se pueden convertir a Clase «A» utilizando el módulo
convertidor MR-2300-NC2 • Fuente
de alimentación de 5 amperios • Potencia de humo reiniciable de 4 hilos 22.3 VDC @ 300ma máx. Alimentación auxiliar supervisada 22.3 VDC @ 500ma máx. • Alimentación auxiliar (no regulada) 24 VDC @ 1.7 amperios máx.
• Contactos de relé para alarma común, alarma de peligro 1, alarma de peligro 2, alarma auxiliar, problema o supervisión.
• Opción
de zona cruzada • Opción
de zonas de conteo • Las señales de salida se pueden configurar para Constante (fijo) o Escalado (el tono cambia a medida que cambia la operación de entrada)
• Temporizador de liberación de 0 a 60 segundos (incrementos de 5 segundos)
• Retardo de liberación manual de 0 a 30 segundos (incrementos de 5 segundos)
• Temporizador de remojo de 0 a 15 minutos (21 intervalos)
• Temporizador de liberación de aborto (retardo de tipo UL estándar, retardo de tipo IRL, retardo de tipo NYC, retardo de jurisdicción local)
• Consideraciones especiales de activación de liberación y fuente de alimentación que evitan volcados
falsos • Configurable para realizar dos áreas
de peligro • Programación simple del panel a través de 14 modos de operación preconfigurados
